   發電機在電力系統中起著非常重要的作用。它將機械能轉換成電能，電能流入國網，供人們生產生活使用。其中對發電機的保護不能忽視。針對于發電機定子，會有發電機定子保護，以下做簡單的介紹。

（1）保護內容:發電機定子繞組匝間短路故障的主保護抑。也可以反映發電機內部相間

短路故障。

（2）原理:利用發電機定子繞組發生匝間短路時,機端三相對發電機中性點出現的零序電壓而構成。

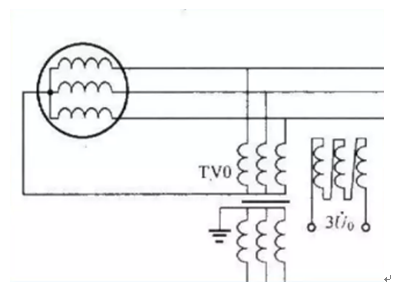

PTー次側中性點與發電機中性點用高壓電纜相連,在PT二次開口三角繞組測量機端對中性點的零序電壓3Uo。當3U。>U。時,保護動作。

正常運行:開口三角處無零序電壓。

單向接地短路:會產生零序電壓,但是由于存在中性點連接線,不會產生機端對中性點的零序電壓。

三次諧波:加裝三次諧波濾過器。

區外故暲:加設負序功率方向判別元件來閉鎖。

PTー次側斷線:加設PT斷線判別元件來閉鎖。

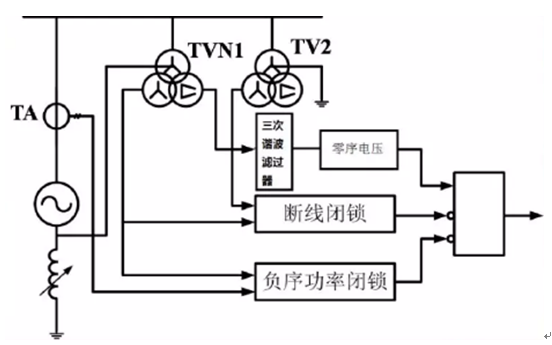

負序功率方向閉鎖機端縱向零序電壓，發電機定子匝間保護接線圖如下圖所示：

(3)特點:

三次諧波滅過比大于100,靈敏度高。

負序功率方向閉鎖,區外故障時不誤動

PT發生斷線時閉鎖,不誤動。

(4)出口方式：瞬時動作于全停。
