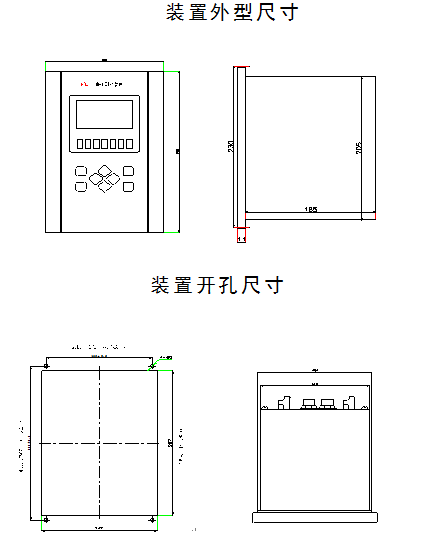

裝置外觀圖：

工作原理：

   裝置監測PT開口三角電壓，計算零序電壓五種頻率的電壓分量，若有故障發生則判斷故障類型，如果是鐵磁諧振則按設定程序快速啟動消諧元件予以消除，并顯示、保存故障信息，同時給出報警信號。

采用三段消諧方式，每段消諧三次，間隔1秒；第一段消諧結束后，檢查消諧效果，如果各次諧波小于返回值，則結束消諧，不起動第二段；同理，第二段消諧結束后，如果諧振電壓值小于返回值，則不進行第三段消諧。如果第三段消諧結束后，過電壓繼續存在，則判定為永久故障，不再進行消諧；需等待諧振電壓小于返回值后1秒，重新開放消諧功能。

裝置開孔圖：
